產品展示

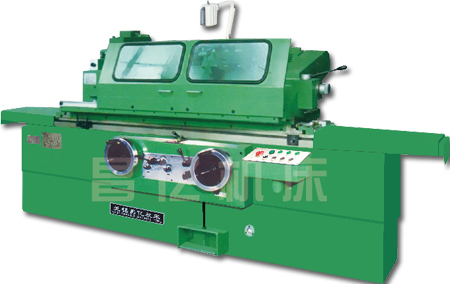

MW1332B 外圓磨床
技術參數
| 項目 | 單位 | 參數 | ||||
| NW1332B×1000 | NW1332B×1500 | NW1332B×2000 | NW1332B×3000 | |||
| 一般能力 | ||||||
| 距 | mm | 1000 | 1500 | 2000 | 3000 | |
| 中心高 | mm | 180 | ||||
| 可磨外圓直徑范圍 | mm | φ8~320 | ||||
| 可磨外圓大長度 | mm | 1000 | 1500 | 2000 | 3000 | |
| 可磨工件大重量 | kg | 150 | ||||
| 頭架 | ||||||
| 中心錐度 | MT | 5 | ||||
| 主軸轉速 | r/min | 25.50.75.110.150.220r/min | ||||
| 尾架 | ||||||
| 中心錐度 | MT | 4 | ||||
| 尾架套筒手動移動量 | mm | 30 | ||||
| 砂輪架 | ||||||
| 砂輪主軸轉速 | rpm | 1100 | ||||
| 快速進給量 | mm | 50 | ||||
| 大移動量 | mm | 235 | ||||
| 手輪一轉砂輪架移動量 | mm | 粗：2 精：0.5 | ||||
| 手輪一格砂輪架移動量 | mm | 粗：0.01 精：0.0025 | ||||
| 砂輪大尺寸 | mm | φ600×63×305 | ||||
| 砂輪線速度 | m/s | 35 | ||||
| 工作臺 | ||||||
| 手輪一轉工作臺移動量 | mm | 6 | ||||
| 工作臺大回轉角 | 順時針 | ° | 3° | 2° | ||
| 逆時針 | ° | 7° | 6° | 3° | 3° | |
| 工作臺縱向移動速度范圍 | m/min | 0.1~4 | ||||
| 電動機 | ||||||
| 砂輪架電機功率 | kw | 11 | ||||
| 頭架電機功率 | kw | 0.75/1.5 | ||||
| 機床 | ||||||
| 機床重量 | T | 3.7 | 4.5 | 6 | 7.5 | |
| 包裝體積（長×寬×高） | mm | 3220×2000×2050 | 4220×2000×2050 | 5400×2000×2050 | 7390×2000×2050 | |
|
