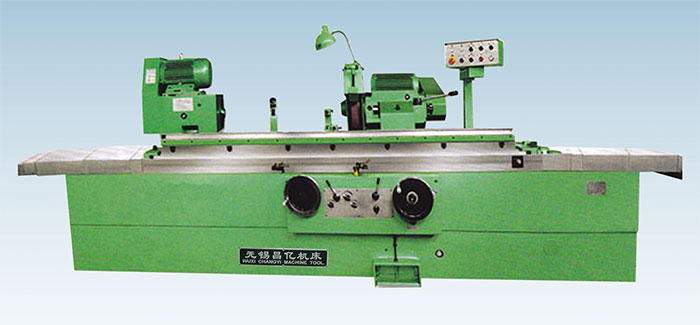

本機床主要特點
★ 本機床主要用于磨削圓柱形或圓錐形工件的外圓表面。
★ 機床工作臺的縱向移動由液壓無級變速傳動，也可以手動傳動。
★ 砂輪架橫向進給由液壓作微量自動周期進給和快速進退，也可以用手輪實現粗細兩種進給。
★ 砂輪架和工作臺導軌采用靜壓潤滑。
★ 工件、砂輪、液壓泵、冷卻泵分別由獨立電機驅動。
★ 機床的各個運動部件具有電氣、液壓和機械連鎖機構，操作安全可靠。
規格參數表
| 名稱 |
主要技術參數 |
| 磨削工件長度 (mm) |
500 |
1000 |
1500 |
2000 |
| 磨削工件外徑 (mm) |
8-320 |
| 工件重量 (mm) |
100 |
150 |
200 |
250 |
| 頂尖中心距 (mm) |
500 |
1100 |
1600 |
2100 |
| 中心高 (mm) |
180 |
| 工作臺順時針回轉角度 (°) |
-30 +7° |
| 工作臺移動量 (mm) |
500 |
1000 |
1600 |
2100 |
| 工作臺移動速度范圍 (m/min) |
0.1-4 |
| 工作臺手輪一轉移動量 (mm) |
2 |
| 頭架主軸推孔規格 |
莫氏5號 |
| 尾架套筒移動量 (mm) |
30 |
| 尾架套筒錐孔規格 |
莫氏5號 |
| 砂輪架移動量 (mm) |
280 |
| 砂輪規格 (mm) |
600x75x305 |
| 電氣系統總功率(kw) |
15 |
| 砂輪線速度(kw) |
35 |
| 砂輪電機功率(kw) |
11 |
| 磨削精度(標準試件) |
| 圓度(um) |
2um |
| 圓柱度(um) |
5-8um |
| 表面粗糙度(um) |
Ra0.32um |
| 機床凈重 (Kg) |
3000 |
3700 |
4500 |
6000 |
| 外形尺寸(長×寬×高) (mm) |
3750×1800×1500 |
4900×1800×1500 |
5800×1800×1500 |
8000×1800×1500 |
